Bản mã chân cột nhà xưởng là bộ phận liên kết trọng yếu, đóng vai trò như “nền móng” cho toàn bộ hệ thống cột thép, chịu trách nhiệm truyền tải toàn bộ tải trọng từ kết cấu xuống móng. Việc hiểu rõ cấu tạo, tuân thủ tiêu chuẩn thiết kế và tối ưu quy trình thi công bản mã không chỉ đảm bảo sự ổn định, an toàn tuyệt đối cho công trình mà còn giúp nhà thầu tiết kiệm chi phí và thời gian hiệu quả.
Bản mã chân cột là gì và tại sao là bộ phận “sống còn” của nhà xưởng?
Trong bất kỳ công trình kết cấu thép nào, từ nhà xưởng tiền chế, nhà kho cho đến các công trình công nghiệp nặng, liên kết chân cột là vị trí chịu lực phức tạp và quan trọng bậc nhất. Bản mã chân cột chính là cấu kiện trung tâm của liên kết này, quyết định sự bền vững của toàn bộ công trình.
Định nghĩa chính xác: Tấm thép trung gian liên kết cột và móng

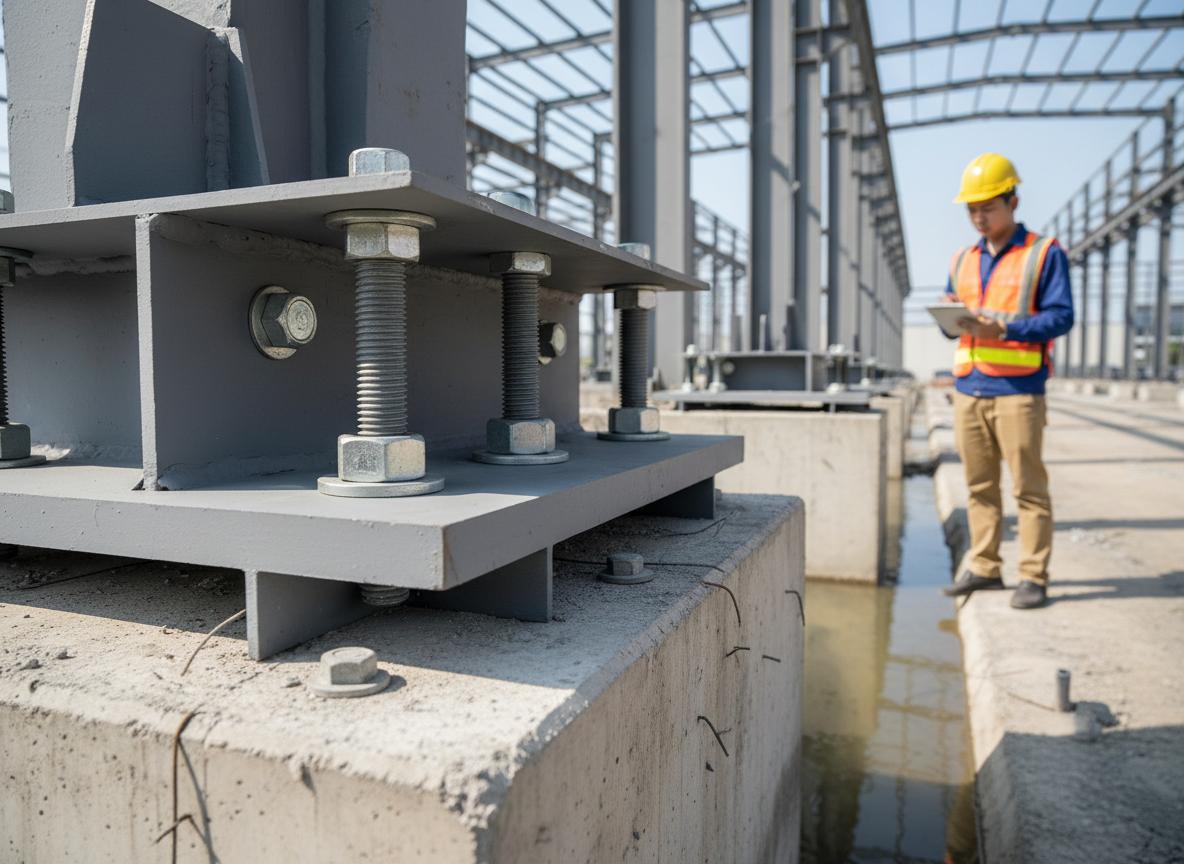

Bản mã chân cột nhà xưởng (tiếng Anh: Base Plate) là một tấm thép phẳng, thường có dạng hình vuông hoặc chữ nhật, được hàn trực tiếp vào chân cột thép. Tấm thép này sau đó được liên kết chặt chẽ với móng bê tông cốt thép thông qua hệ thống bu lông neo (anchor bolts) đã được chôn sẵn. Về bản chất, nó hoạt động như một tấm đệm, một bộ phận chuyển tiếp lực, đảm bảo sự kết nối vững chắc giữa phần kết cấu thép bên trên và phần nền móng bê tông bên dưới.
Vai trò cốt lõi: Truyền tải lực, cố định và đảm bảo sự ổn định cho cột thép
Tác dụng của bản mã chân cột không chỉ đơn thuần là kết nối. Nó đảm nhiệm nhiều chức năng kỹ thuật quan trọng:
- Truyền tải trọng: Đây là vai trò quan trọng nhất. Toàn bộ tải trọng từ mái, dầm, và bản thân cột (bao gồm tải trọng đứng, lực cắt ngang và moment uốn) sẽ được truyền từ cột thép qua bản mã, phân bố đều lên bề mặt móng bê tông.
- Cố định vị trí chân cột: Trong quá trình thi công bản mã chân cột nhà xưởng, bản mã giúp định vị chính xác vị trí chân cột theo đúng bản vẽ thi công, ngăn chặn sự xê dịch, đảm bảo các cột được lắp dựng thẳng hàng và vuông góc.
- Tăng cường độ cứng và ổn định: Liên kết chân cột thông qua bản mã làm tăng độ cứng tổng thể cho khung kết cấu, giúp công trình chống lại các tác động từ bên ngoài như tải trọng gió, rung động từ máy móc hoạt động hoặc thậm chí là động đất.
Hậu quả khi thiết kế hoặc thi công bản mã sai kỹ thuật
Là một chi tiết nhỏ nhưng có vai trò “sống còn”, bất kỳ sai sót nào trong việc thiết kế hoặc thi công bản mã chân cột đều có thể dẫn đến những hậu quả nghiêm trọng. Việc cắt bản mã lệch vài milimet hay lắp đặt bu lông neo sai vị trí có thể gây lệch toàn bộ kết cấu, nứt mối hàn, và mất ổn định khi lắp dựng. Về lâu dài, một liên kết chân cột yếu có thể gây biến dạng kết cấu, nứt vỡ móng bê tông và trong trường hợp xấu nhất là sụp đổ công trình, gây nguy hiểm đến tính mạng và tài sản.
Cấu tạo chi tiết và các loại bản mã chân cột phổ biến hiện nay
Để lựa chọn và thi công tối ưu, các kỹ sư và nhà thầu cần nắm rõ cấu tạo và các loại bản mã chân cột thép đang được sử dụng phổ biến.
Các thành phần không thể thiếu: Tấm thép (đế cột), bu lông neo và sườn tăng cứng
Một bộ liên kết chân cột hoàn chỉnh bao gồm ba thành phần chính:
- Tấm thép (Đế cột): Đây chính là bản mã, một tấm thép tấm có độ dày được tính toán kỹ lưỡng (thường từ 8mm đến 30mm hoặc hơn) để đảm bảo khả năng chịu lực.
- Bu lông neo (Anchor Bolts): Là các thanh ren thép được chôn sẵn trong móng bê tông, có nhiệm vụ neo giữ bản mã và cột thép vào móng. Cấp bền vật liệu của bu lông neo là yếu tố cực kỳ quan trọng.
- Sườn tăng cứng (Stiffeners): Là các tấm thép nhỏ được hàn vuông góc với mặt bản mã và thân cột. Sườn tăng cứng có tác dụng gia cố, tăng khả năng chống uốn cho bản mã, đặc biệt cần thiết cho các cột chịu moment lớn hoặc có kích thước đế cột rộng.
Phân loại bản mã theo vật liệu: Thép đen (SS400, Q235, Q345) và thép mạ kẽm
Việc lựa chọn vật liệu bản mã chân cột ảnh hưởng trực tiếp đến độ bền và chi phí. Với hơn 15 năm kinh nghiệm phân phối sắt thép, Công Ty Sắt Thép Đức Minh Khôi nhận thấy hai loại vật liệu chính được tin dùng:
| Loại vật liệu | Mác thép phổ biến | Đặc điểm và ứng dụng |
|---|---|---|
| Bản mã thép đen | SS400, Q235, Q345 | Đây là lựa chọn phổ biến nhất cho hầu hết các nhà xưởng công nghiệp nhờ giá thành hợp lý, khả năng chịu lực tốt, dễ gia công và hàn kết cấu. Các mác thép như SS400 (tiêu chuẩn Nhật) và Q235/Q345 (tiêu chuẩn Trung Quốc) được sử dụng rộng rãi. |
| Bản mã mạ kẽm | Thép SS400 mạ kẽm | Sau khi gia công, bản mã được đem đi mạ kẽm nhúng nóng để tạo lớp bảo vệ bề mặt. Giải pháp này giúp chống ăn mòn hiệu quả, phù hợp cho các công trình ở khu vực ven biển, độ ẩm cao hoặc có yếu tố ăn mòn hóa học. |
Phân loại theo cấu tạo: Bản mã phẳng và bản mã có sườn tăng cứng
Dựa vào yêu cầu chịu lực, bản mã được chia thành hai loại cấu tạo chính:
- Bản mã phẳng: Là loại cơ bản, chỉ bao gồm tấm thép và lỗ bu lông. Loại này phù hợp với các cột chịu tải trọng đứng là chủ yếu và có moment uốn nhỏ.
- Bản mã có sườn tăng cứng: Được gia cố thêm các sườn thép để tăng cường khả năng chịu uốn và chống biến dạng cho tấm đế. Đây là thiết kế bắt buộc cho các cột trong khung nhà xưởng tiền chế chịu tải trọng ngang lớn (gió, cầu trục) hoặc có liên kết chân cột dạng ngàm.
Tiêu chuẩn kỹ thuật và cách tính toán bản mã chân cột chuẩn xác
Thiết kế bản mã chân cột phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo an toàn tuyệt đối. Việc tính toán kích thước bản mã chân cột và bu lông neo cần dựa trên các dữ liệu đầu vào chính xác của công trình.
Các tiêu chuẩn Việt Nam (TCVN) bắt buộc phải tuân thủ trong thiết kế
Tại Việt Nam, việc thiết kế kết cấu thép nói chung và liên kết chân cột nói riêng cần tuân thủ các tiêu chuẩn TCVN hiện hành, bao gồm:
- TCVN 2737:2023: Về Tải trọng và tác động.
- TCVN 5575:2012: Về Thiết kế kết cấu thép.
- TCVN 5574:2018: Về Thiết kế kết cấu bê tông và bê tông cốt thép (dùng để tính toán móng).
Các tiêu chuẩn này cung cấp cơ sở pháp lý và kỹ thuật cho việc tính toán, kiểm định chất lượng và nghiệm thu công trình.
Các yếu tố quyết định đến kích thước bản mã chân cột: Tải trọng, moment, loại móng
Kích thước của bản mã (chiều dài, chiều rộng, độ dày) và số lượng, đường kính bu lông neo không phải là thông số tùy ý. Chúng được quyết định bởi các yếu tố sau:
- Tải trọng tác dụng tại chân cột: Bao gồm lực dọc (nén hoặc kéo), lực cắt và moment uốn.
- Loại liên kết chân cột: Liên kết khớp (chỉ chịu lực dọc và lực cắt) hay liên kết ngàm (chịu cả moment).
- Cường độ vật liệu: Mác thép làm bản mã, cấp bền của bu lông neo và mác bê tông của móng cột.
Công thức và hướng dẫn các bước tính toán độ dày, kích thước bản mã và bu lông neo
Việc tính toán chi tiết cần được thực hiện bởi kỹ sư kết cấu có chuyên môn. Tuy nhiên, chúng tôi tại Đức Minh Khôi có thể tóm tắt quy trình các bước cơ bản để nhà thầu có thể hình dung:
- Xác định tải trọng: Tập hợp các tổ hợp tải trọng nguy hiểm nhất tác dụng lên chân cột từ phần mềm phân tích kết cấu (SAP2000, ETABS…).
- Tính toán diện tích bản mã: Diện tích sơ bộ của bản mã được xác định dựa trên cường độ chịu nén của bê tông móng để đảm bảo áp lực dưới đế cột không vượt quá giới hạn cho phép.
- Tính toán bu lông neo: Dựa vào lực kéo và lực cắt lớn nhất, kỹ sư sẽ tính toán số lượng và đường kính bu lông neo cần thiết để chống nhổ và chống trượt.
- Kiểm tra độ dày bản mã: Đây là bước quan trọng nhất. Độ dày bản mã được kiểm tra theo điều kiện chịu uốn. Tấm bản mã được xem như một tấm console ngàm tại các mặt của cột và chịu áp lực của móng bê tông hoặc lực kéo từ bu lông.
- Kiểm tra và hoàn thiện bản vẽ thi công: Tất cả các thông số sau khi tính toán sẽ được thể hiện chi tiết trên bản vẽ, bao gồm quy cách bản mã chân cột, vị trí lỗ bu lông và chi tiết sườn tăng cứng (nếu có).
Quy trình 4 bước thi công bản mã chân cột nhà xưởng tối ưu và chuyên nghiệp
Thi công bản mã chân cột nhà xưởng đòi hỏi sự chính xác tuyệt đối ở từng công đoạn. Một quy trình chuyên nghiệp không chỉ đảm bảo chất lượng mà còn giúp đẩy nhanh tiến độ chung.
Bước 1: Chuẩn bị và gia công bản mã, bu lông neo tại nhà máy
Chất lượng của liên kết bắt đầu từ khâu gia công. Bản mã được cắt từ thép tấm bằng các phương pháp hiện đại như CNC, Plasma hoặc Laser để đảm bảo kích thước và độ phẳng chính xác. Các lỗ bu lông cũng được khoan theo đúng bản vẽ thiết kế. Hệ bu lông neo được chuẩn bị đồng bộ, đúng cấp bền và chiều dài.
Bước 2: Lắp đặt hệ bu lông neo (bulong móng) vào móng bê tông
Đây là bước quan trọng quyết định sự chính xác của việc lắp dựng cột sau này.
- Sử dụng máy kinh vĩ hoặc máy toàn đạc để định vị chính xác tim cốt của từng cụm bu lông.
- Cố định cụm bu lông neo bằng khung định vị chắc chắn trước khi tiến hành đổ bê tông móng. Sai số ở bước này rất khó khắc phục và tốn kém.
Bước 3: Cẩu lắp, định vị cột thép vào bản mã và căn chỉnh cao độ
Sau khi bê tông móng đạt cường độ, tiến hành lắp dựng cột:
- Đặt các tấm đệm hoặc đai ốc căn chỉnh (leveling nuts) lên bu lông neo để điều chỉnh cao độ đế cột.
- Dùng cẩu đưa cột thép vào vị trí, sập các lỗ trên bản mã trùng khớp với hệ bu lông neo.
- Siết tạm các đai ốc và dùng máy kinh vĩ, quả dọi để căn chỉnh độ thẳng đứng của cột theo cả hai phương.
Bước 4: Rót vữa không co ngót lấp đầy khe hở và hoàn thiện
Khe hở giữa mặt dưới bản mã và bề mặt bê tông móng phải được lấp đầy để đảm bảo sự truyền lực đồng đều.
- Sử dụng vữa không co ngót (non-shrink grout) có cường độ cao.
- Rót vữa lấp đầy toàn bộ khe hở, đảm bảo không còn bọng rỗ.
- Sau khi vữa đạt cường độ, tiến hành siết chặt toàn bộ bu lông neo với lực siết theo đúng tiêu chuẩn thiết kế và hoàn thiện mối nối.
Báo giá bản mã chân cột nhà xưởng và các yếu tố ảnh hưởng
Giá bản mã chân cột nhà xưởng không cố định mà phụ thuộc vào nhiều yếu tố. Việc nắm rõ các yếu tố này giúp chủ đầu tư và nhà thầu dự toán chi phí chính xác hơn.
Đơn giá gia công bản mã thép đen (bản mã 10 ly, 12 ly, 20 ly)
Tính đến tháng 4/2026, đơn giá gia công bản mã thép đen thường được tính theo kg và dao động tùy thuộc vào độ dày. Ví dụ, giá bản mã 10 ly sẽ khác với bản mã 20 ly do chi phí vật tư và công cắt khác nhau. Để có báo giá chính xác nhất, nhà thầu nên gửi bản vẽ chi tiết cho các đơn vị cung cấp.
Các yếu tố làm thay đổi chi phí: Mác thép, độ dày, khối lượng và độ phức tạp
Chi phí cuối cùng của sản phẩm sẽ bị ảnh hưởng bởi:
- Mác thép và xuất xứ: Thép mác cao hơn hoặc thép nhập khẩu từ Nhật Bản, Hàn Quốc thường có giá cao hơn thép thông dụng.
- Độ dày bản mã: Tấm thép càng dày, đơn giá/kg càng cao.
- Khối lượng đặt hàng: Đơn hàng lớn thường sẽ có đơn giá tốt hơn.
- Độ phức tạp gia công: Bản mã có sườn tăng cứng, nhiều chi tiết phức tạp sẽ có chi phí gia công cao hơn bản mã phẳng.
Tóm lại, bản mã chân cột là một cấu kiện nhỏ nhưng có vai trò quyết định đến sự an toàn và bền vững của toàn bộ kết cấu nhà xưởng. Việc đầu tư vào thiết kế chính xác, lựa chọn vật liệu đạt chuẩn từ các nhà cung cấp uy tín như Đức Minh Khôi và giám sát thi công chặt chẽ là yêu cầu bắt buộc đối với mọi nhà thầu chuyên nghiệp, đảm bảo chất lượng vàng cho mọi công trình.
Liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật chi tiết và báo giá gia công bản mã chân cột theo yêu cầu bản vẽ cho dự án của bạn!
